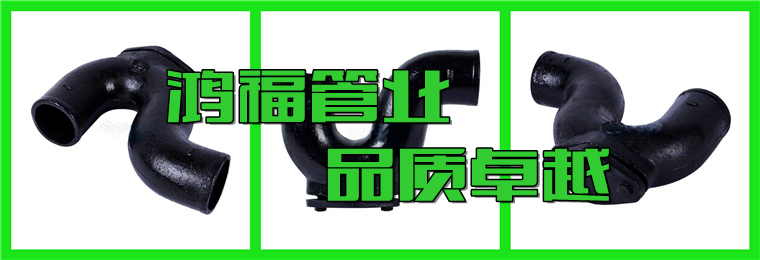

W型鑄鐵管件 - P門彎 簡介：
又稱為W型鑄鐵排水管件 - P門彎，P型彎，P型存水彎管，英文名稱（P bend with door）。
P門彎帶有可開啟，拆卸檢查蓋的配件，是轉向水封，其排水接管為橫管，包括管件本體P門彎、密封蓋、鎖緊蓋、膠墊，管件本體側面設有P門彎，P門彎上裝有密封蓋，并用膠墊密封，管件本體兩端口處裝有鎖緊蓋，門作檢查和清通之用。
對于封閉臭氣的效果來說，P門彎使用效果要比S門彎差一些，P門彎用于潔具本身帶水封的場合，P門彎高度比S門彎小，適合用于下層排水等較少占用空間的場合。P門彎是W型鑄鐵管中經常用到的鑄鐵管件，是在安裝施工常用 管件，應用廣泛。
W型鑄鐵排水管件P門彎具有無法蘭盤、節省空間、鑄鐵管長度可以在現場按需裁切，安裝快捷，拆裝方便，便于維修更換等優點。其連接的可曲撓性和抗震性能良好的特點外，同時還具有可同步施工、管材利用率高、便于管道清通、減少了水壓試驗次數、縮短工期提高經濟效益的特點。
W型鑄鐵管件P門彎和 W型直管采用不銹鋼卡箍連接，內襯橡膠圈柔性連接，抗震性能高、密封性能好，允許在一定范圍內擺動且不會滲漏。無論是在國內還是國外，W型鑄鐵排水管均得到了廣泛的使用。不銹鋼卡箍連接安裝方便。易操作，安裝快。
W型鑄鐵管件分類：
從管道系統構成上，鑄鐵排水管材可以分為直管、管件、輔件三大類。
直管是管道系統的主要構成間分；品種繁多的管件是實現排水系統功能的保證(匯集,轉向,透氣,閉水閉氣,消能緩壓,檢查清障等)；輔件主要起連接、密封作用。
W型是我國常用的連接方式，具有徑向尺寸小(無法蘭盤)、便于布置、節省空間、長度可以在現場按需套裁、節省管材、拆裝方便、便于維修更換等優點。
W型鑄鐵管件，P門彎優點：
1. 噪音低、強高、壽命長
2. 柔性抗震
3. 耐高溫，阻燃防火
4. 無二次污染，可再生循環使用
5. 柔性接口鑄鐵排水管具有較強的抗曲撓、伸縮變形能力和抗震能力，具有廣泛的適用性。
W型鑄鐵管件P門彎標準：GB12772-2008，GB12772-1999、ISO6594、ASTM888（CISPI301）、KSD4307、BS416、EN877
W型鑄鐵管件P門彎口徑：Φ50, Φ75, Φ100，Φ150，Φ200，Φ250，Φ300
W型鑄鐵管件P門彎安裝原則和注意事項：
1：先地下，后地上； 2：先主管，后支管； 3：先大管，后小管； 4：先直管，后管件。
1、W型鑄鐵排水管采用平口連接對管材質量要求高，對排水鑄鐵管的外徑橢圓、壁厚及橡膠圈的物理性能都有較高的要求。
2、W型排水鑄鐵管的安裝施工應該嚴格按照操作工序執行。特別是在直管安裝時每根管接口處需用立管卡將立管固定在建筑物的承重墻上；橫管在每個接口處均應加設吊架。
|
|
|
|
|
公稱口徑
Dg
|
尺寸,mm
|
|
L1
|
L2
|
L3
|
H
|
|
50
|
191
|
38
|
51
|
50
|
|
75
|
229
|
38
|
83
|
62
|
|
100
|
267
|
38
|
102
|
62
|
|
|
